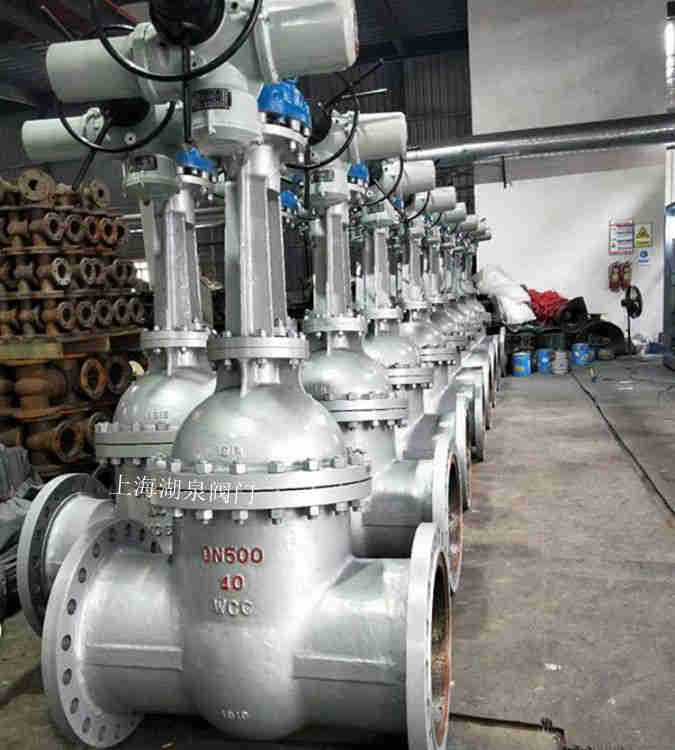

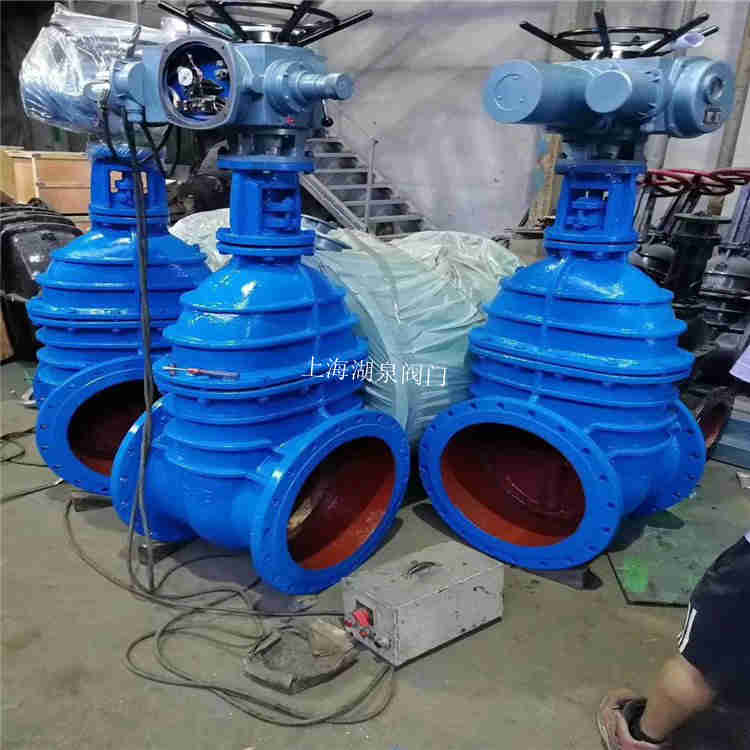

dn500電動閘閥內部結構圖解,尺寸——上海湖泉閥門集團有限公司電動閘閥內部結構圖: 電動閘閥結構特點: ①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構; ②閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合度,保證閥門的密封...DN500電動閘閥閥體圖 Z41W-16P.R-DN500電動閘閥閥桿圖 Z41W-16P.R-DN500電動閘閥閥桿螺母圖 Z41W-16P.R-DN500電動閘閥閥蓋圖 Z41W-16P.R-DN500電動閘閥全套CAD...DN500~DN2000的密封結構,橡膠密封圈截面形狀為梯形,是緊緊鑲?cè)腴y體密封面上的梯形凹槽中,當閘板下移關閉時,橡膠密封圈全部被擠壓在梯形凹槽內,同閥體密封保持平整,這樣橡膠密封圈不易被磨損,達...

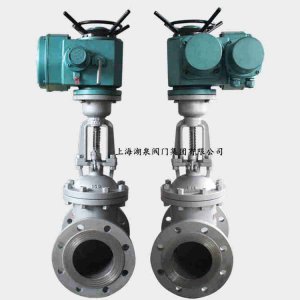

電動閘閥結構特點: 1.該閥采用壓力自緊密封或閥體和閥蓋墊片密封結構,性能可靠!使用安全可靠。 2.閥盤采用雙閘門中帶萬向頂結構,可自動調整閥盤與閥座密封面的重合度,保證閥...Z941H-25C電動閘閥 DN500電動鑄鋼法蘭硬密閘閥是用調節型電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。動作力距比電動閥門大,電動閘閥開...DN500口徑法蘭式電動不銹鋼閘閥產品用途: DN500口徑法蘭式電動不銹鋼閘閥結構形式為楔式閘板、明桿支架、法蘭連接,材質采用不銹鋼304或316等材料,具有耐銹等特點,在設備上起...

閘閥結構: 閘閥是指閘板關閉件沿通路中心線的垂直方向移動的閥門。一般由閥體、閥座、閥桿、閘板、閥蓋、密封圈幾部分組成,可通過對傳動裝置和閘閥的配備可轉...電動閘閥就是用電動執行器控制閘閥,從而實現閘閥的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閘閥。動作力距比電動閘閥大,電動閘閥開關動作速度可以調整,...Z941H-25C管道蒸汽電動閘閥DN500就是用調節型電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。動作力距比電動閥門大,電... 詳細的閘閥結構圖解(閘閥部件名稱圖解) 1、閘閥閥體的結構決定閥體與管道,閥體與閥蓋的連接。閥體毛坯可采用鑄造、鍛造、鍛焊、鑄焊以及管板焊接等。鑄造閥體一般用于≥DN50的通徑,...閘閥的型號:Z941H-16C DN500產品簡介:口徑為500mm,壓力為16kg,連接形式為法蘭,密封面為合金鋼,閥體材質為鑄鋼。使用場所:一般適用于污水、帶顆粒的液體、石油...

主要外形尺寸：

公稱壓力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	電裝 型號	電機 功率	公稱 轉矩	重量
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
