產品展示Products show

電動執行器閥門首頁 > 產品展示 > 電動執行器 >

產品名稱：閥門電動裝置（dzw05,10,20，30,45,60，90,120）[ 2021-03-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、閥門電動裝置（dzw05,10,20，30,45,60，90,120）產品介紹

上海湖泉閥門有限公司生產的多回轉閥門電動裝置（dzw05~dzw500），它也可以稱為Z型電裝，是對電動閥門實現開啟、關閉或調節控制的驅動設備。它廣泛適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。本公司閥門執行器:普通型電動執行器，常規型電動裝置，電動閥門電裝，風門電動頭，球閥閥頭，閥門電動機， DZW10、DZW20，DZW30，DZW40，DZW60、DZW90、DZW120，DZW200、DZW250，DZW300，DZW400，DZW500，Z10-24W、Z20-24W，Z30-24W，Z45-24W，Z60-24W、Z90-24W、Z120-24W，Z200-24W、Z250-24W，Z350-18W，Z500-18W，Z1000-24W，普通型電動執行器價格，常規型電動裝置廠家，電動閥門電裝價格，風門電動頭廠家，球閥閥頭價格，閥門電動機廠家。本系列閥門電動裝置具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。

二、閥門電動裝置（dzw05,10,20，30,45,60，90,120）型號表示方法
防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf.m
輸出軸最大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
產品型式：多回轉電動裝置
型號示例：
1、Z30I-18W：多回轉電動裝置，輸出轉矩300N.m（30kgf.m），電站型接口，輸出轉速18r/min，最大轉圈數60，常規戶外型。
2、Z45T-24B：多回轉電動裝置，輸出轉矩450N.m（45kgf.m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。
3、Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf.m)，轉矩型接口，輸出轉速24 r/min，最大轉圈數240圈，整體調節型。

三、閥門電動裝置（dzw05,10,20，30,45,60，90,120）技術參數
1、電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 、工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4防護等級：戶外型和防爆型為IP65 （特殊訂貨IP67）。
3、工作制：短時15分鐘（特殊訂貨30分鐘）。

四、閥門電動裝置（dzw05,10,20，30,45,60，90,120）注意事項
上海湖泉閥門有限公司DZW礦用防爆閥門電動裝置，用于煤礦井下或者是易燃易爆的場合，給自己和他人帶來安全方便的效果，造成不必要的損失。按使用環境分：ZW為戶外型； ZB為隔爆型；ZZ為整體型；ZT為整體調節型。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。本裝置可可垂直，水平安裝，但電機不可向下，應便于接線，調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。安裝與閥門連接的牙嵌軸向間隙不小于1-2mm。通電前檢查接地是否可靠。新裝的電動裝置首次電動時，必須檢查電機相序，控制線路是否正確，以防電機失控。

五、閥門電動裝置（dzw05,10,20，30,45,60，90,120）性能參數表

型號規格	公稱轉矩（N，m)	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

型號規格	公稱轉矩（N，m)	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565

注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型

注2：F1為戶外型 F2為隔爆型 F3為整體型 F4為整體隔爆型/整體調節隔爆型

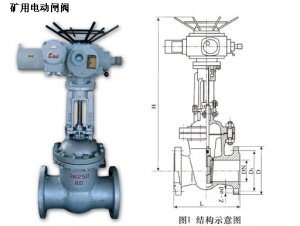

六、閥門電動裝置（dzw05,10,20，30,45,60，90,120）產品結構圖
