止回閥H44W-10 DN150止回閥H44W-10 DN125產品技術參數

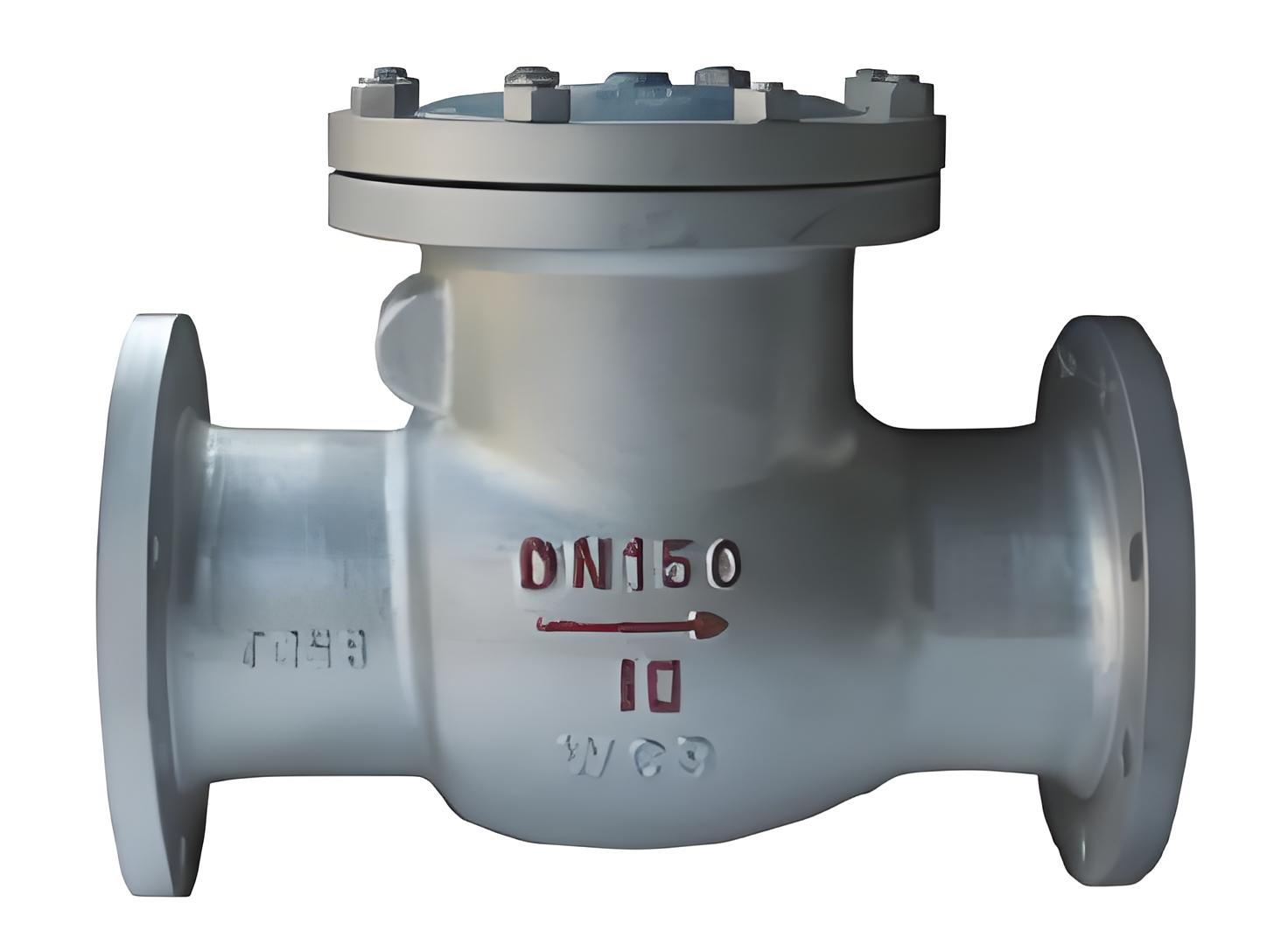

止回閥H44W-10 DN150是一種自動閥門，主要依靠介質本身的流動產生的力來自動開啟和關閉，以防止介質倒流。這種閥門廣泛應用于水廠、電廠等需要防止介質倒流的場合。
適用范圍和功能
止回閥的主要作用是防止介質在管道中倒流，保護泵和電動機不會因介質倒流而損壞，同時防止容器內的介質泄放。它適用于各種工況的管路上，如石油、化工、制藥、電力等行業，適用于水、油品、蒸汽、酸性介質等。
結構特點
止回閥通常采用旋啟式結構，閥瓣依靠介質流動的力量自動開啟和關閉。這種結構使得閥門在介質流動時能夠順暢開啟，而在介質反向流動時則能迅速關閉，確保介質的單向流動。
材質和連接方式
止回閥H44W-10 DN150通常采用不銹鋼材質，連接方式為法蘭連接。不銹鋼材質具有良好的耐腐蝕性和較高的強度，適用于多種工業環境。
價格信息
止回閥H44W-10 DN150的價格因供應商和購買數量不同而有所變化。
法蘭式旋啟式止回閥-H44H主要尺寸及重量
|
公稱通徑 DN/mm |
PN40 尺寸 /mm | 重量 /㎏ | ||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | ||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 185 | 172 | 20 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-ф18 | 210 | 182 | 30 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-ф18 | 210 | 192 | 35 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-ф23 | 260 | 217 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-ф25 | 295 | 250 | 75 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-ф25 | 330 | 270 | 105 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-ф30 | 390 | 320 | 160 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-ф34 | 445 | 356 | 240 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-ф34 | 615 | 518 |
352 |

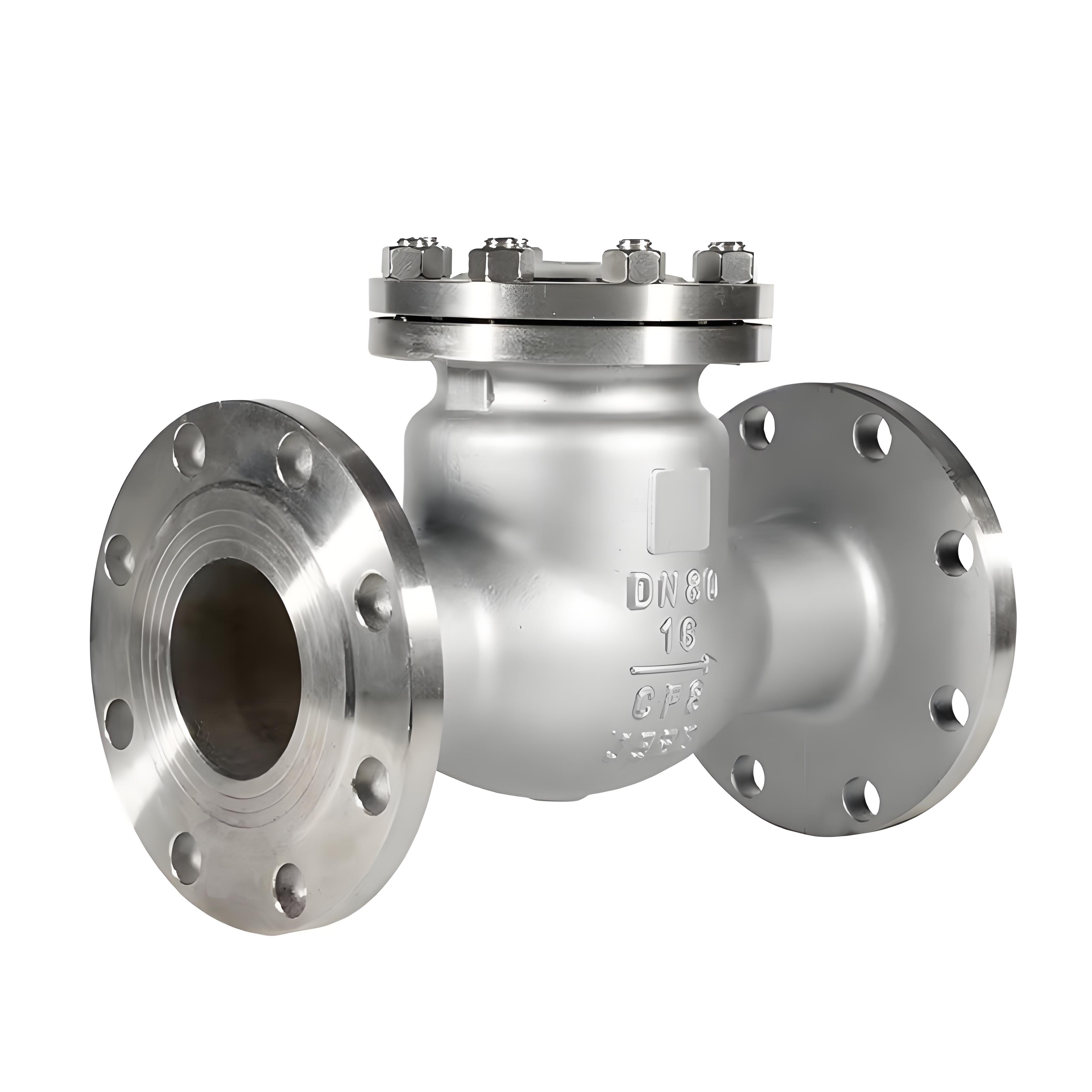

法蘭式旋啟式止回閥-H44H結構特點：
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。
旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360C范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。
法蘭式旋啟式止回閥-H44H標準規范：
設計制造標準：GB/T 12236-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
法蘭式旋啟式止回閥-H44H主要性能規范
| 型號 |
公稱壓力 PN/MPa |
試驗壓力 PS(MPa) |
工作溫度 （℃） |
適用介質 | 工作溫度（℃） | ||||||
| 殼體 | 密封 | 120 | 200 | 350 | 425 | 450 | 350 | ||||
| zui高工作壓力 P/MPa | |||||||||||
| H44Y-4DI | 4.0 | 6.0 | 4.0 | ≤550 | 水、蒸汽、油品 | - | 4.0 | 4.0 | 3.4 | - | 1.0 |
| H44M－4O | ≤450 | 二甲乙苯 | - | - | - | - | 1.8 | - | |||
| H44Y－40P | ≤120 | ||||||||||
| H44W-40P | -20～150 | 苯菲爾溶液 | 3.7 | - | - | - | - | - | |||
| H44W-40R | -20～150 | 硝酸類 | - | - | - | - | - | - | |||
| H44Y－40P1 | ≤550 | 醋酸類 | - | - | - | - | - | - | |||
| H44W-40P1 | 蒸氣、空氣、油品 | - | 4.0 | - | - | - | 2.2 | ||||
| H44Y-64P1 | 5.1 | 9.6 | 6.4 | - | 4.0 | - | - | - | 2.2 | ||
| H44Y-64I | 水、蒸氣、油品 | - | 6.4 | - | - | - | 3.6 | ||||
| - | - | 5.3 | 4.6 | - | 1.6 | ||||||
法蘭式旋啟式止回閥-H44H零件材料與工況：
| 型號 | H44H-16C～250 | H44W-16P～250 | |
| 工作壓力（MPa） | 1.6～25 | ||
| 適用溫度（℃） | ≤425 | ≤150 | |
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
| 材料 | 閥體、閥蓋、閥瓣 | 碳素鋼 | 鉻鎳鈦不銹鋼 |
| 密封面 | 碳鋼堆焊鐵基合金 | 本體密封 | |
| 零件名稱 | 閥體、閥蓋、搖桿 | 閥瓣 | 銷軸 | 螺栓 | 螺母 | 墊片 |
| H44Y-4DI H44Y-64I | 鉻鉬鑄鋼 | 鉻鉬鈦鑄鋼 | 鉻不銹鋼 | 鉻鉬釩鋼 | 鉻鉬鋼 | 不銹鋼帶與石棉板 聚四氟乙烯 |
| H44M-4O | 碳素鑄鋼 | 優質碳鋼 | ||||
| H44Y/W-40P | 鉻鎳鈦鑄鋼 | 鉻鎳鋼 | 不銹鋼 | |||
| H44W-40R | 鉻鎳鈦鑄鋼 | - | 聚四氟乙烯 | |||
| H44Y/W-40P1 | 鉻鎳鈦耐熱鋼 | - | ||||
