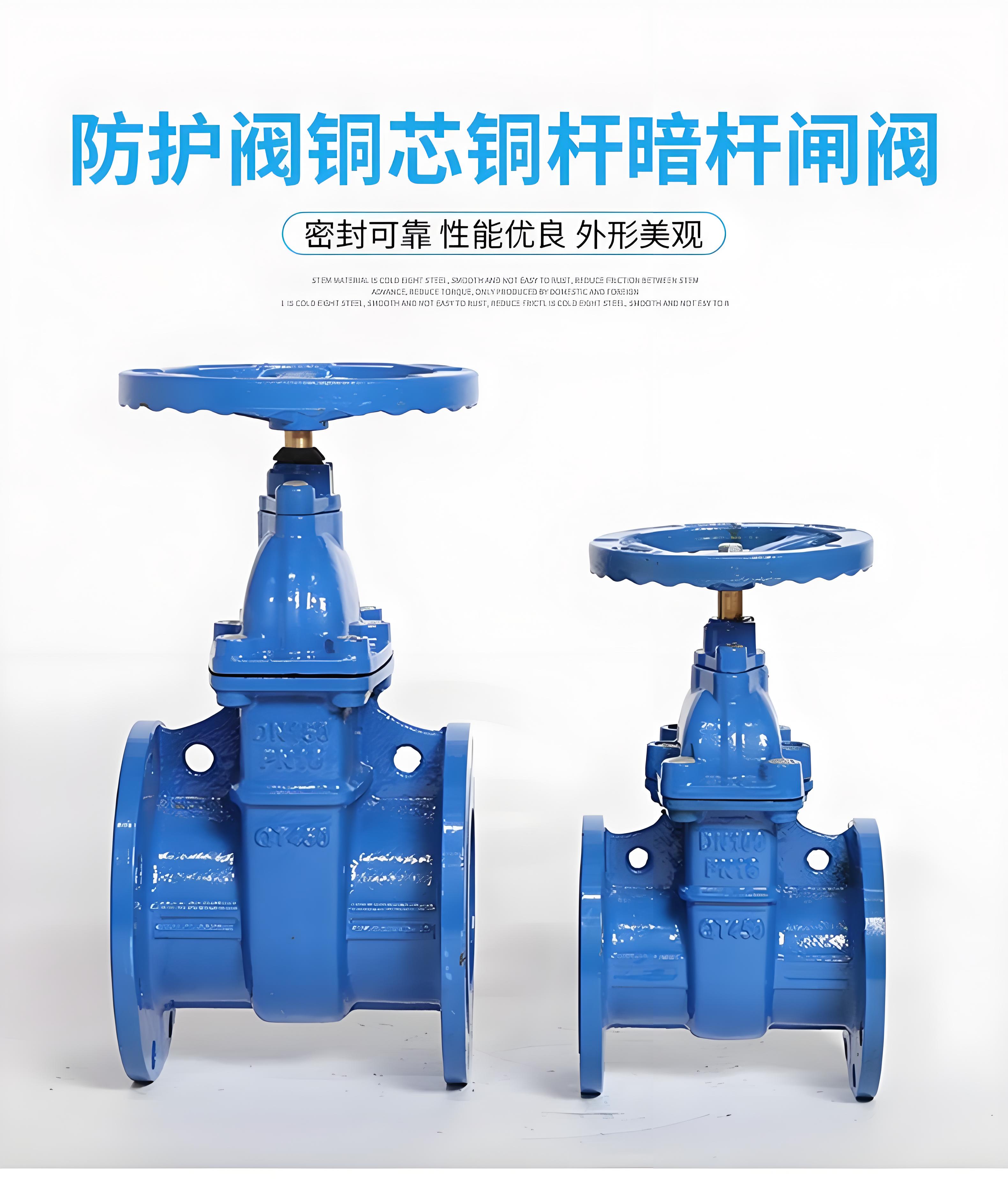

閘閥|Z45T-16|DN100代表的含義及生產廠家

[ 2024-12-11 ]

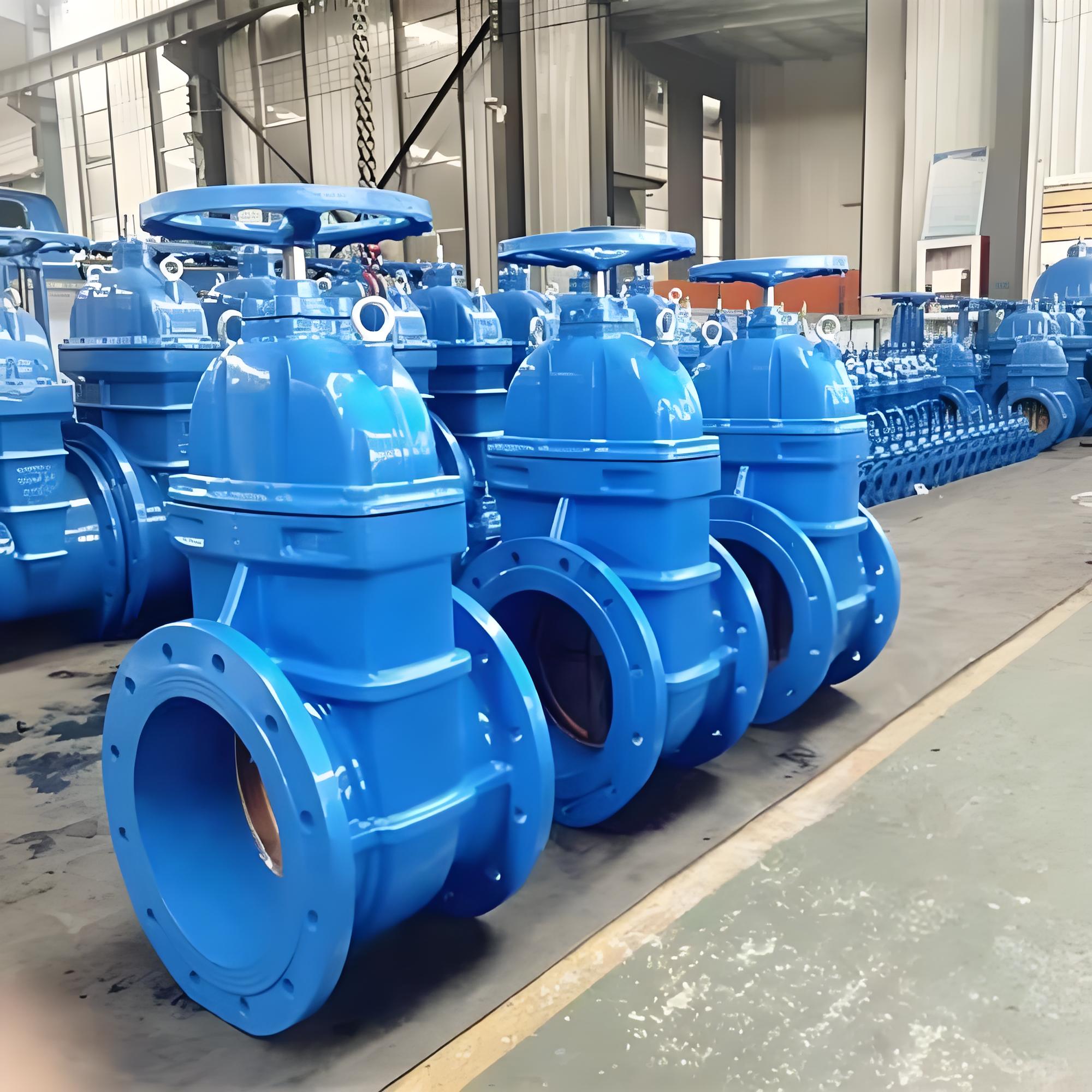

‌閘閥Z45T-16-DN100代表的含義如下‌：

‌Z‌：代表閥門類別，即閘閥。
‌4‌：代表連接方式，即法蘭連接。
‌5‌：代表結構形式，即暗桿結構。
‌T‌：代表閥座堆焊材料，這里是黃銅。
‌16‌：代表公稱壓力，即1.6MPa。
‌Q‌：代表閥體材質，這里是球墨鑄鐵。
‌RF‌：代表法蘭連接面，即突面。
‌DN100‌：代表公稱通徑，即100mm‌。

適用場景和性能特點

這種型號的閘閥適用于需要法蘭連接、暗桿結構、黃銅閥座堆焊、1.6MPa公稱壓力、球墨鑄鐵閥體材質、突面法蘭連接面和100mm公稱通徑的場合。其性能特點包括良好的密封性能和較強的耐壓能力，適用于各種工業管道系統中，特別是在需要承受一定壓力和溫度變化的場合‌。

產品性能參數

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
BSZ45T-10	10	1.0	≤100	水
BSZ45T-16Q	16	1.6	≤100	水

產品零部件材料

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z45T-10	灰鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈
Z4T5-16Q	球墨鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈

Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸
DN	L	D	D1	D2	z×Φd	H
50	178	165	125	102	4×Φ19	285
65	190	185	145	122	4×Φ19	305
80	203	200	160	138	8×Φ19	330
100	229	220	180	158	8×Φ19	405
125	254	250	210	188	8×Φ19	460
150	267	285	240	212	8×Φ23	506
200	292	340	295	268	12×Φ23	610
250	330	405	355	320	12×Φ28	730
300	356	460	410	378	12×Φ28	950
350	381	520	470	438	16×Φ28	1125
400	406	582	525	490	16×Φ31	1200
450	432	640	585	550	20×Φ31	1320
500	457	715	650	610	20×Φ34	1410
600	508	840	770	725	20×Φ37	1500
700	610	910	840	795	24×Φ37	1700
800	660	1025	950	900	24×Φ40	1850
900	711	1125	1050	1000	28×Φ40	2250
1000	811	1255	1170	1115	28×Φ43	2400
