環保水處理專用刀型閘閥原理，結構圖

[ 2023-04-06 ]

上海湖泉集團有限公司專業閘閥生產企業，竭誠為廣大用戶提供服務，被廣泛的應用在石油煉制、長輸管線、化工、造紙、制、水利、電力、市政、鋼鐵等行業,刀閘閥的主要包括三個部分，分別是刀閘閥的操控手輪、閥體外壁、內部控制裝置。我們使用刀閘閥主要是通過操控刀閘閥門上面容易操作的手輪，使閥體內部的控制裝置進行一系列的物理運動，最后形成閥門的開合，這樣就能使刀閘閥進行正常的工作，控制管道的通斷了。

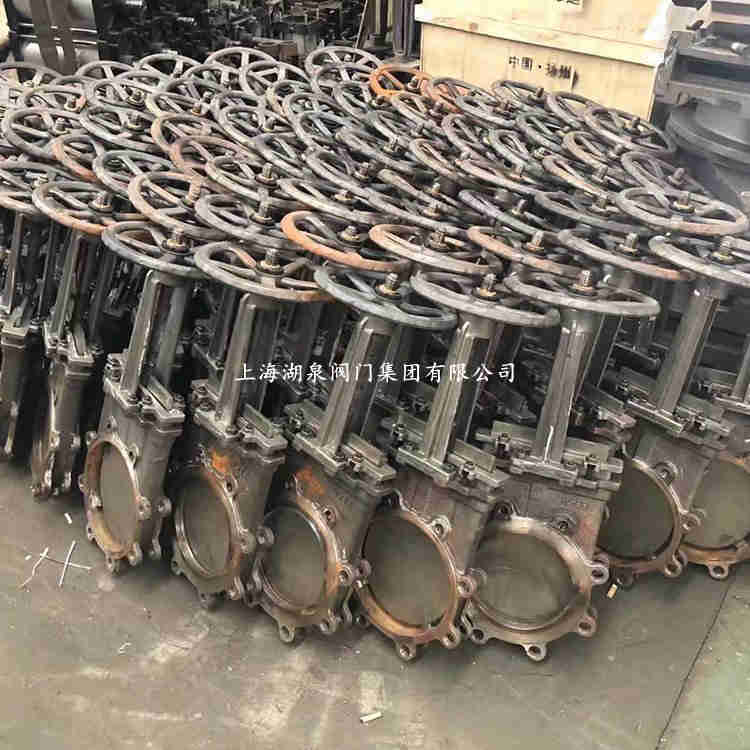

閘閥廠

刀形閘閥按照口徑不同制成暗桿和明桿兩種形式。暗桿DN100～1600mm，明桿 DN50～900mm，全圓形的直流通道設計，不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，閥板有多個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移，能很好開閉。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。

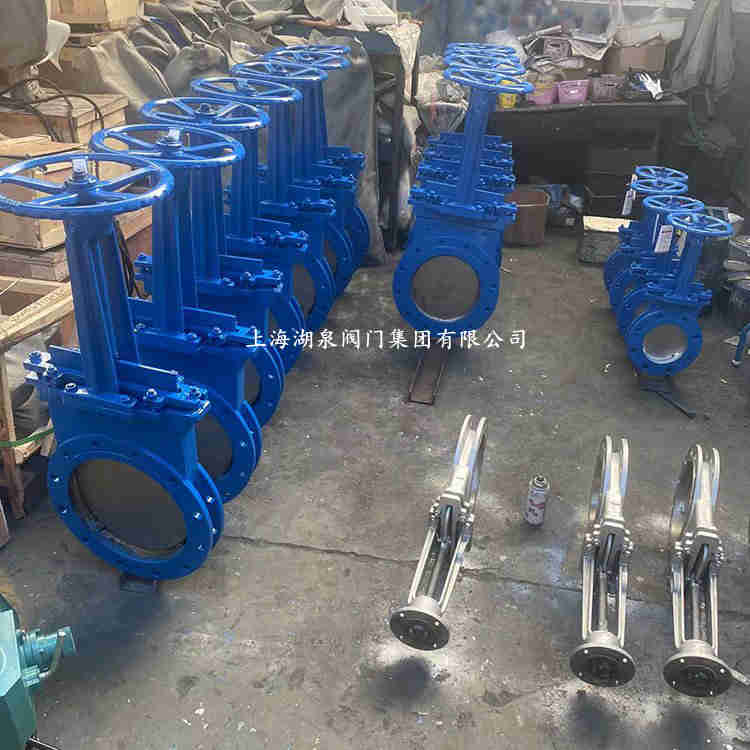

刀閘閥

常見故障	產生原因	預防和排除的方法
開不起	T型槽斷裂	T型槽應有圓弧過度，提高鑄造和熱處理質量，開啟時不要超過上死點
	單閘板卡死在閥體內	關閉力適當，不要使用長杠桿
	內閥桿螺母失效	內閥桿螺母不宜腐蝕性大的介質
	閥桿關閉后受熱頂死	閥桿在關閉后應間隔一定時間，閥桿進行一次載卸，將手輪倒轉少許
關不嚴	閥桿的頂心磨滅或懸空，使閘板密封時好時壞	閥桿頂絲磨滅后應修復，頂心應頂住關閉件并有一頂的活動間隙
	密封面掉線	楔式雙閘板件頂心調整墊更換厚墊，平行雙閘板加厚或跟換頂錐（楔塊），單閘板結構應更換或重新堆焊密封面
	楔式雙閘板脫落	正確選用楔式雙閘板，保持架注意定期檢查和修理
	閥桿與閘板脫落	正確選用閘閥，操作用力適當
	導軌扭曲，偏斜	注意檢查，進行修整
關不嚴	閘板拆御后裝反	拆御時應作好標記
關不嚴	密封面擦傷	不宜在含磨粒介質中使用閘閥；關閉過程中，密封面間反復留有細縫,利用介質沖走磨粒和異物
電機不啟動	沒有輸入電源	接通電源
	斷電或導線接觸不良	改換電線或正確邊接導線
	電源電壓不符或電壓低	用儀器檢查電壓
	熱保護動物（周圍溫度高或使用頻率高）	降低周圍溫度，降低使用頻率或靈敏度
	電力電容器被擊穿	更換電力電容器
	輸入信號錯誤	更換輸入信號選擇
常見故障	產生原因	預防和排除的方法
在自動運行途中自行停止	因過大負載而過載保護	檢查調節閥排除過負載
	熱保護動作	檢查調節閥排除過負載
	調節閥里面咬住異物	即使手動操作也很費勁，拆卸閥
	填料壓蓋過分擰緊	試一試松動壓蓋
手動操作費勁	填料壓蓋過分擰緊	試一試松動壓蓋
手動操作費勁	閥門內部發生意外	拆卸閥門檢查
沒顯示開度信號	開度信號線接觸不良或短線	檢查開度信號線的連接
開度信號達不到全閉	電位器安裝不良	檢查電位器安裝情況
用限位開關電機不停止	上下限給定凸輪調整不良	重新調整
用限位開關電機不停止	限位器安裝不良	更換限位開關
控制靈敏度降低電機力矩減少	電機電壓不足，電源電壓低或不符	用儀器檢查電壓，使之正常
振蕩	靈敏度過高	調整靈敏度電位器，降低靈敏度

上海湖泉刀閘閥的通道是平滑的且為全通徑設計,流體阻力系數小,壓力損失少,從而具有很高CV 值,非常適合黏性物質和帶固體殘渣的液體。刀刃閘板能有效切斷膏狀物,蠟、纖維和紙漿等介質,并有效密封。閘板完全由密封填料包圍而且不觸及閥體,遇極端壓力和轉矩造成的閥體的變形,只會壓緊密封填料,而不會導致閘板卡滯。

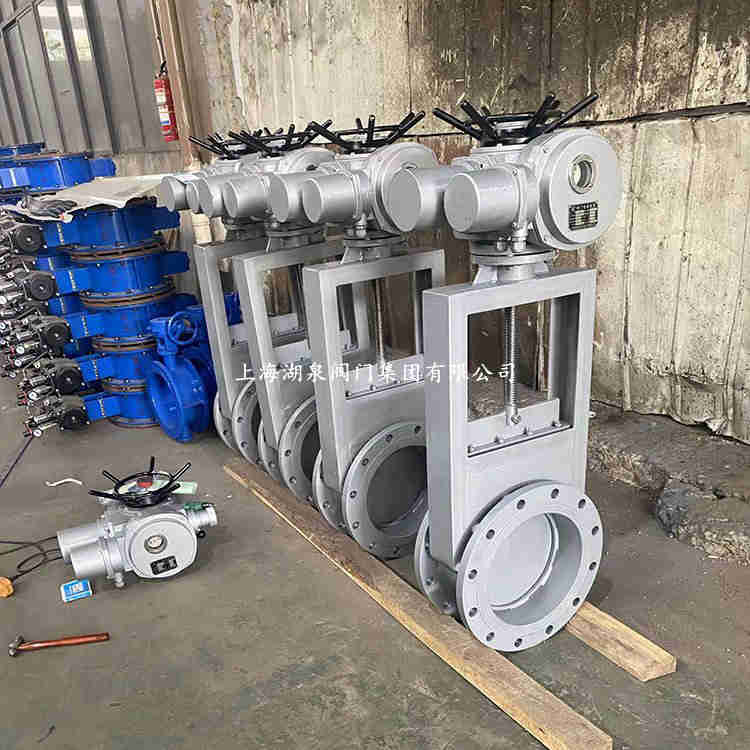

環保水處理專用刀型閘閥

刀閘閥大規模生產的規格從DN50~600（NPS2~24）,大可達DN1800（NPS72）,較為常用的閥體材料包括鑄鐵、鑄鋼和不銹鋼。奧氏體不銹鋼一般應用于DN50~600（NPS2~24）。結構鋼閥體的閥門規格在DN50~1050（NPS2~42）。異種合金制造的刀閘閥也較為常見,如合金20,哈氏合金B和哈氏合金C等。為了提高閥門的耐腐蝕和侵蝕性能,還可以采用全襯橡膠結構。閘板一般采用不銹鋼材料。支架一般是鑄鋼件,某些情況下也有選擇不銹鋼。軸承或閥桿螺母一般采用銅合金。
