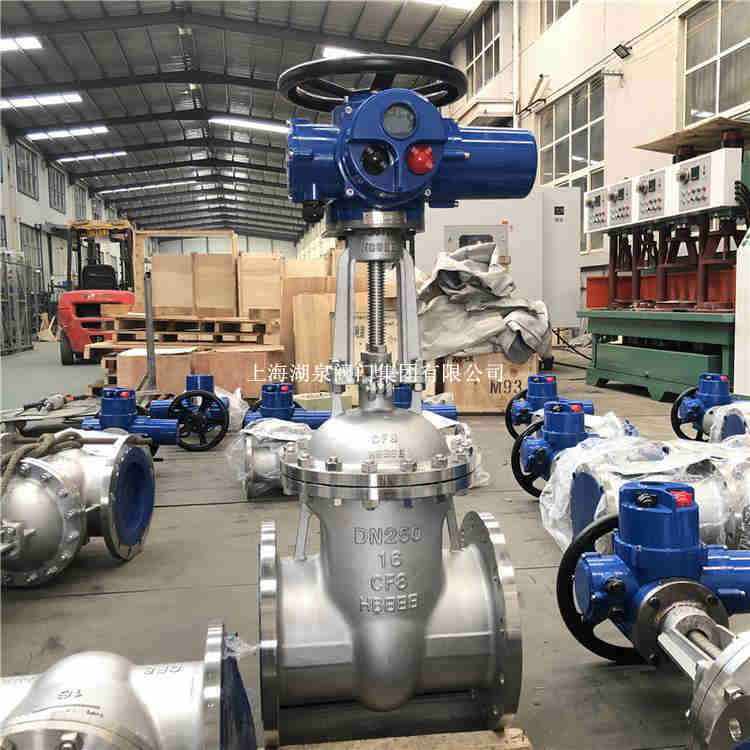

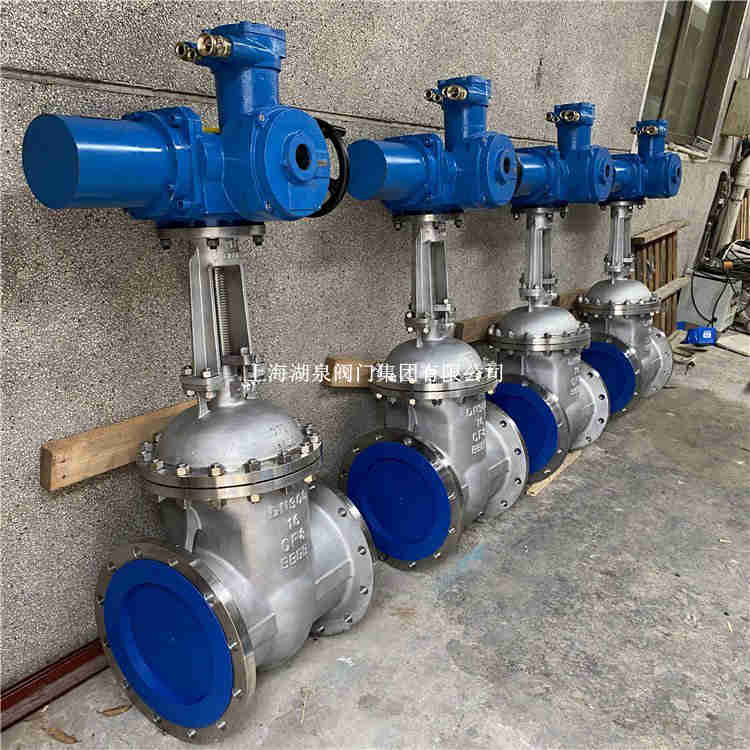

電動閘閥Z941w一16p dn600主要零部件材料和安裝尺寸

[ 2022-07-27 ]

電動閘閥Z941w一16p dn600 主要零部件材料和安裝尺寸如下：該產品適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、等各種管路上，它通過選用不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。該閘閥產品結構簡單,操作方便,性能好,使用壽命長等優點。可根據客戶需求定制,可根據腐蝕性程度定制,非氣液固體,粉末管容器,可調節使用，,產品質量可靠,售前售后服務完善,讓您買的放心,用的安心,放心的選擇,您的舒心,是您安心選擇。
電動閘閥Z941w一16p dn600主要零部件材料和安裝尺寸

電動閘閥Z941w一16p dn600產品主要零部件材料

閥體閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

產品名稱	電動法蘭閘閥
產品型號	Z941H、Z941W、Z941Y
公稱通徑	DN15-1200
壓力范圍	1.6-16.0MPa
閥體材質	鑄鋼、合金鋼、不銹鋼304、316、316L

電動閘閥Z941w一16p dn600 主要安裝尺寸

1.6MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800
10.0MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
	L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
	W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720
16.0MPa	尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
	L	mm	170	190	210	230	240	300	340	390	450	525	600	750
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450
