              球閥工作原理、球閥結構圖片

              [ 2013-06-06 ]

              球閥工作原理



              球閥結構圖片

                      以球體作為關閉件的閥門,稱為球閥

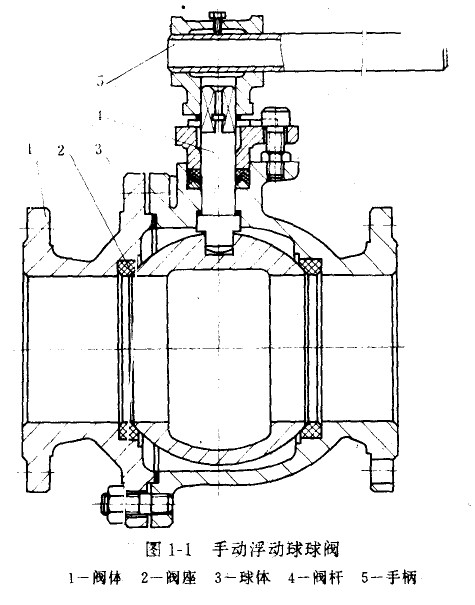

                      球閥主要由閥體、閥座、球體、閥桿、手柄(或其它驅動裝置)組成。圖1—1所示為手動球閥結構圖。
                      球閥的主要功能是切斷或接通管道中的流體通道,即球閥通常為閉路閥。因此,球閥的作用原理很簡單:藉助手柄或其它驅動裝置在閥桿上端施加一定的轉矩并傳遞 給球體,使它旋轉90。(特殊球閥結構例外).球體的通孔則與閥體通道中心線重合或垂直,球閥便完成了全開或全關的動作。
                  如果是三通球閥四通球閥,它們切換流體通道的功能同樣是藉助球體轉動90°來實現的。
                      球閥的密封原理依其結構而異。常用的球閥結構可分為浮動球球閥與固定球球閥兩大類。浮動球球閥的球體自由支承在閥座上(見圖1—1)。在流體壓力作用下, 球體在流體流動方向產生位移,使它與閥后閥座密封面更緊密地接觸,即在該密封面上的比壓增大,形成單面密封‘同時,閥前閥座密封面上的比壓相應減小,往往 不保證密封。在固定球球閥中,球體具有上、下轉軸,被固定在球體的軸承中,因此,球體的位置固定:流體壓力不能使它產生位移。可是,閥座卻是浮動的,它們藉助于彈簧或流體準力壓向球體,建立密封比壓。因而固定球球閥可根據使用要求設計出三種密封結構:閥前閥座密封、閥后閥座密封、閥前閥后閥座密封。
                球閥的結構圖
