法蘭蝶閥D343H-25 DN600標準尺寸表及型號規格參數

[ 2024-10-12 ]

更多相關產品點擊：蝶閥

法蘭蝶閥D343H-25 DN600代表的含義是：D代表閥門類型為蝶閥，3代表驅動裝置為蝸輪，4代表連接方式為法蘭，3代表結構形式為三偏心，H代表閥座堆焊為不銹鋼，25代表公稱壓力為2.5MPA，DN600代表閥門的公稱直徑為600毫米。‌

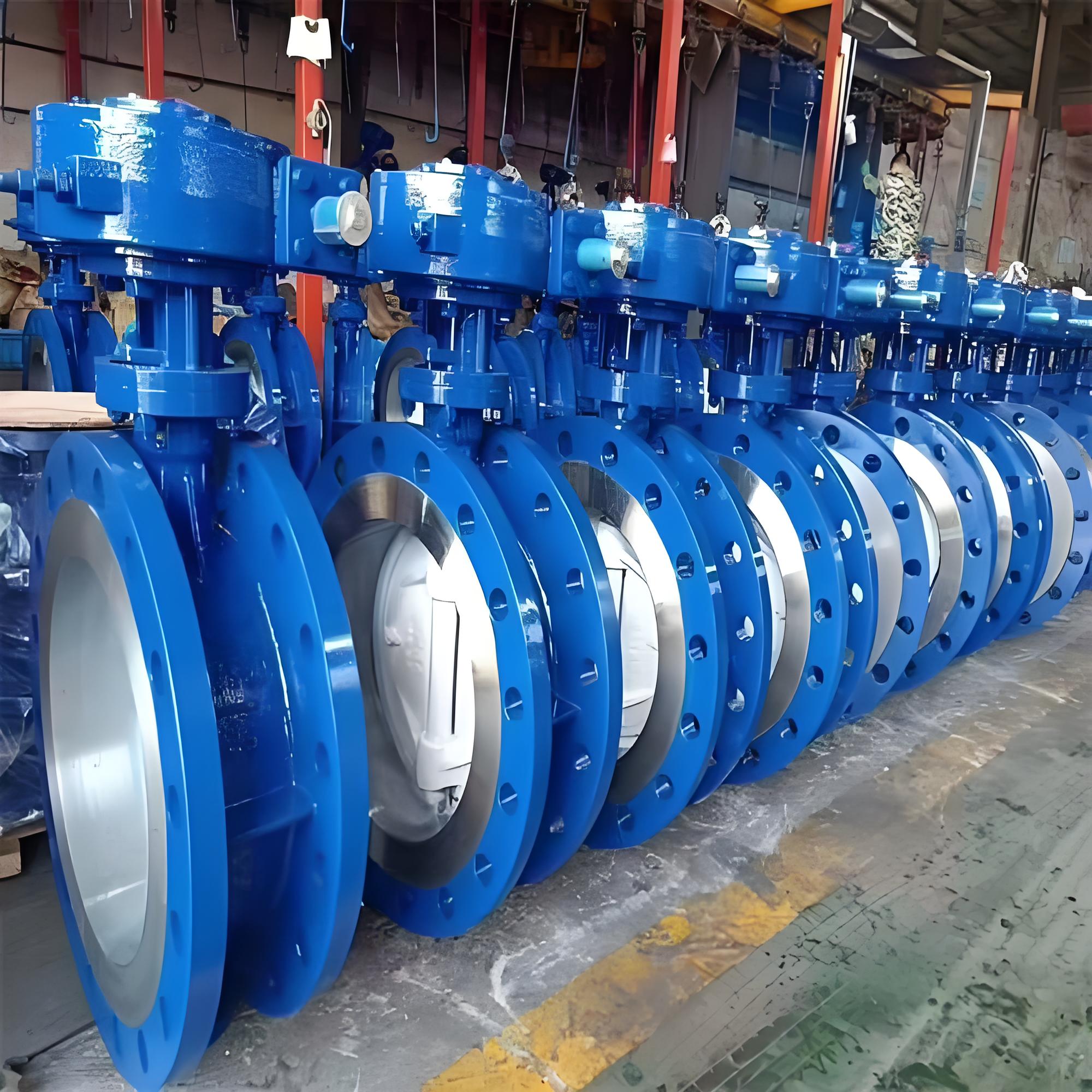

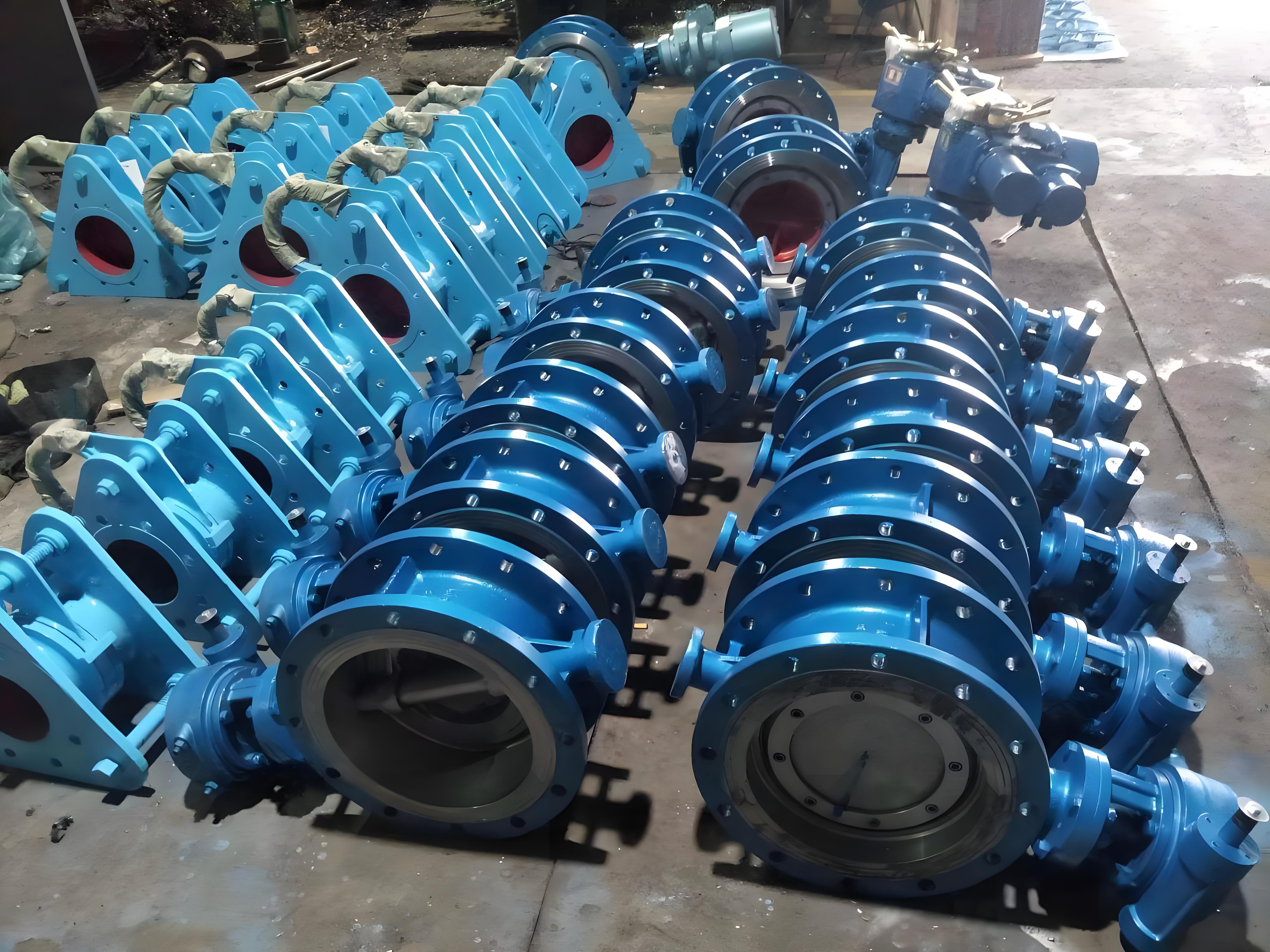

法蘭蝶閥

具體來說，D343H-25中的每個字母和數字都有其特定的含義：

‌D‌：代表閥門類型為蝶閥。
‌3‌：代表驅動裝置為蝸輪。
‌4‌：代表連接方式為法蘭。
‌3‌：代表結構形式為三偏心。
‌H‌：代表閥座堆焊為不銹鋼。
‌25‌：代表公稱壓力為2.5MPA。
‌C‌：代表閥體材料為碳素鋼WCB。
‌DN600‌：代表閥門的公稱直徑為600毫米。

這種閥門通常用于介質溫度≤425℃的冶金、電力、石油化工、給排水和市政建設等工業管道上，主要用于調節流量和截斷流體‌。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

性能參數

型號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304+柔性石墨	304+PTFE	304+PTFE
	填料	柔性石墨	PTFE	PTFE

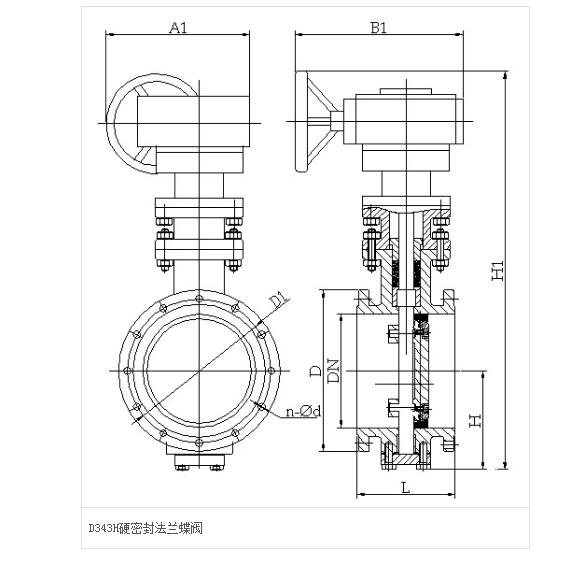

PN0.6MPa～PN1.0MPa連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	H1	A1	B1	PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

PN1.6MPa～PN2.5MPa連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	H1	A1	B1	PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	285	240	8-22	300	250	8-26	50
200	8	152	230	208	605	270	280	340	295	12-22	360	310	12-26	64
250	10	165	250	243	680	270	280	405	355	12-26	425	370	12-30	99
300	12	178	270	283	800	380	420	460	410	12-26	485	430	16-30	130
350	14	190	290	310	835	380	420	520	470	16-26	555	490	16-33	188
400	16	216	310	340	915	450	470	580	525	16-30	620	550	16-36	270
450	18	222	330	380	960	450	470	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1020	480	490	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1225	640	660	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1355	640	660	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1470	640	660	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1545	650	860	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	1795	650	900	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	1965	650	900	1485	1390	32-48	1530	1420	32-56	2150

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構

PN4.0MPa連接尺寸

公稱通徑		結構長度（標準值）		外形尺寸（參考值）				連接尺寸(標準值)
公稱通徑		L		H	H1	A1	B1	PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18
65	21/2	112	170	115	370	180	200	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18
100	4	127	190	138	420	180	200	235	190	8-22
125	5	140	200	164	460	180	200	270	220	8-26
150	6	140	210	175	555	270	280	300	250	8-26
200	8	152	230	208	605	270	280	375	320	12-30
250	10	165	250	243	680	270	280	450	385	12-33
300	12	178	270	283	800	380	420	515	450	16-33
350	14	190	290	310	830	380	420	580	510	16-36
400	16	216	310	340	915	450	470	660	585	16-39
450	18	222	330	380	960	480	490	685	610	20-39
500	20	229	350	410	1020	480	490	755	670	20-42
