產品名稱：ZB60-24防爆型閥門電動裝置[ 2022-08-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

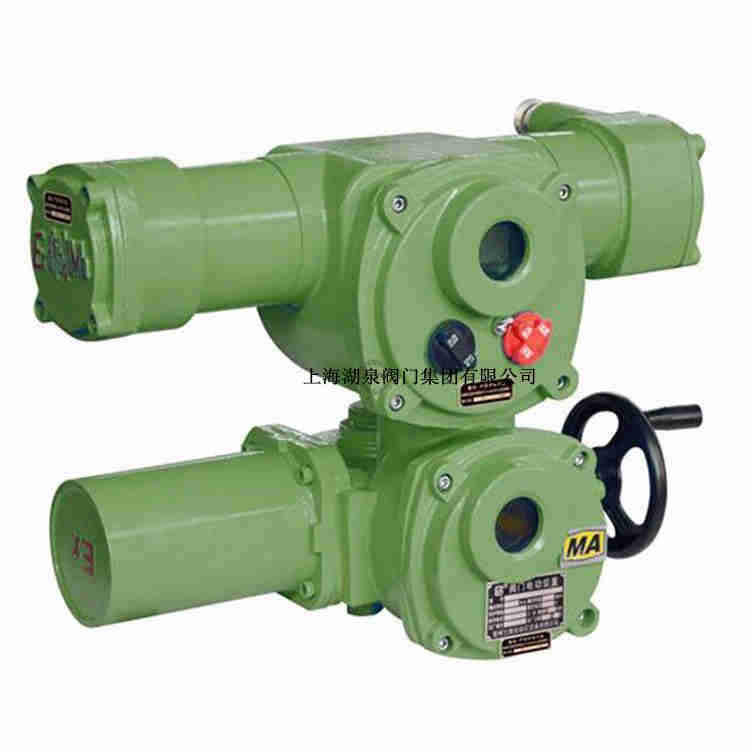

一、ZB60-24防爆型閥門電動裝置產品介紹

上海湖泉閥門集團有限公司ZB60-24防爆爆型閥門電動裝置隔爆型閥門電動裝置型號表示方法防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。輸出軸圈數：阿拉伯數字表示，輸出轉速：阿拉伯數字表示，單位r/min（轉/分）連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型額定輸出轉矩：阿拉伯數字表示，單位kgf?m產品型式：多回轉電動裝置。除具有普通戶外型電動裝置的一切特點外，主要具有防爆功能，從外觀上看一般有EX防爆標記、殼體較普通戶外型大厚重結實。該產品廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

二、ZB60-24防爆型閥門電動裝置產品技術參數

1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3、相對濕度：≤90%（25℃時）。
4、周圍介質：戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的**性氣體**。
5、防護等級：戶外型和防爆型為IP55～IP68。
6、工作制：為短時10分鐘（特殊訂貨30分鐘）。他們具有功能全，性能可靠，控制系統**，體積小，重量輕，使用維護方便等特點。廣泛用于電力，冶金，石油，化工，造紙，污水處理等部門。

型號規格	公稱轉矩（N，m)	公稱推力（KN）	**大閥桿直徑（mm)	**大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)
注2：當產品提供四層計數器時，**大轉圈數為表1圈數*10

電機技術參數見表

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
電流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

外形尺寸見圖

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565
