產品名稱：電動手動方形刀閘閥500×500（生產廠家）[ 2024-06-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

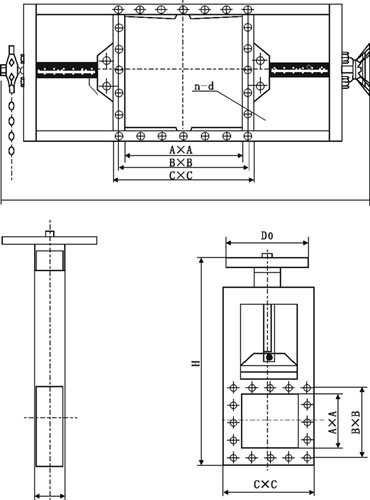

結構圖片

一、電動手動方形刀閘閥500×500（生產廠家）介紹
上海湖泉閥門集團有限公司電動閘板閥，電動方形閘板閥，電動耐磨閘板閥，電動耐磨閘板門廣泛應用于建材、冶金、礦山等行業粉塵物料流量控制的管道上。是控制粉塵物料流向的理想設備。該閘門主要由框架、絲桿螺母、閘板、電動頭組成，電機的轉動，使絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的，是種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節。

二、電動手動方形刀閘閥500×500（生產廠家）特點

1、具有全通徑的通道，等同于平滑的管道，流通能力大，流阻小；具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高；具有較少的零部件；設計新穎，既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。

2、可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。

3、整體的不銹鋼材質，可防止腐蝕破壞。

4、短結構長度，可節省原料、安裝空間，也有效支持管道強度。

5、上密封填料函設計，使上密封安全有效，經久耐用。

6、三角形的支架節省原材料，保證需要的力學性能。

7、閥體加強筋設計提高閥體強度。

8、不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅。

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
